Cable de Instrumentación Apantallado 4x18AWG
- Configuración Multipar: Contiene 4 conductores individualmente aislados, perfectos para manejar múltiples señales o circuitos en un solo cable.
- Calibre Industrial (18 AWG): Cada conductor tiene un calibre de 18 AWG (aprox. 0.8230 mm²), adecuado para señales de instrumentación estándar (4-20mA, 0-10VDC).
- Construcción Flexible: Fabricado con cobre multifilar (trenzado) para una mayor flexibilidad, lo que facilita su instalación en bandejas portacables, conductos y espacios reducidos.
- Apantallamiento Superior: Equipado con una pantalla general de foil de aluminio/Mylar que ofrece una cobertura del 100% para blindar eficazmente las señales internas del ruido externo.
- Conductor de Drenaje: Incluye un conductor de drenaje de cobre estañado (usualmente 20 AWG) que asegura una correcta conexión a tierra de la pantalla, maximizando su eficacia.
- Chaqueta Exterior Robusta: Revestimiento de PVC retardante de llama, resistente a aceites, abrasión y humedad, diseñado para durar en entornos industriales severos.
Este cable es la solución preferida para:
- Sistemas de Automatización y Control (PLCs): Interconexión de paneles de control, módulos de E/S remotos y sistemas SCADA.
- Instrumentación de Procesos: Conexión de múltiples sensores, transmisores de campo (presión, flujo, temperatura) y actuadores.
- Sistemas de Seguridad: Cableado de sistemas de alarma multipunto y detección de incendios.
- Industria General: Uso en minería, plantas petroquímicas, manufactura y edificios comerciales donde la fiabilidad de la señal es crítica.
Especificaciones Técnicas
| Atributo | Detalle |
|---|---|
| Conductores | 4 |
| Calibre por Conductor | 18 AWG |
| Material del Conductor | Cobre Multifilar |
| Aislamiento | PVC / Polietileno (PE) |
| Apantallamiento | Foil de Aluminio (Cobertura 100%) |
| Conductor de Drenaje | Sí, Cobre Estañado (Generalmente 20 AWG) |
| Chaqueta Exterior | PVC Retardante de Llama |
| Voltaje Nominal | 300 V a 600 V |
| Rango de Temperatura | -30°C a +105°C (Típico) |
PRODUCTOS RELACIONADOS
Cable de Instrumentación y Control 2×18 AWG Apantallado
Características Clave
- Configuración y Calibre: Cuenta con 2 conductores de calibre 18 AWG, lo que equivale a una sección de aproximadamente 0.8230 mm².
- Construcción de Calidad: Sus conductores son de cobre puro multifilar (trenzado), proporcionando flexibilidad para una instalación sencilla.
- Apantallamiento Superior: Incluye una pantalla general de foil de aluminio con cobertura del 100% para una máxima inmunidad a las interferencias electromagnéticas (EMI/RFI), garantizando la integridad de la señal.
- Cable de Drenaje: Incorpora un cable de descarga a tierra (usualmente 20 AWG de cobre estañado) que facilita la correcta conexión del apantallamiento a tierra.
- Revestimiento Resistente: La chaqueta exterior está fabricada con materiales duraderos, como PVC o LSZH (Low Smoke Zero Halogen, Baja Emisión de Humos Cero Halógenos), resistente a la humedad, aceites y, en algunos casos, a la luz solar/UV.
- Seguridad Certificada: Posee clasificaciones de voltaje comunes de 300V a 600V, cumpliendo con estándares UL.

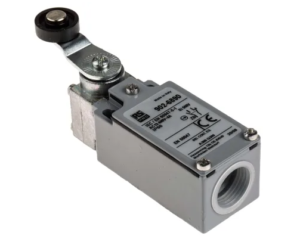

Interruptor de final de carrera con Palanca de rodillo
Especificaciones Técnicas y de Funcionamiento
Para asegurar un rendimiento óptimo en sus proyectos de automatización, nuestros finales de carrera cumplen con los siguientes estándares operativos:
- Capacidad Eléctrica (Rango de Voltaje):
- Corriente Alterna (AC): Soporta generalmente desde 125V hasta 480V AC, adaptándose a circuitos de control industrial estándar.
- Corriente Continua (DC): Operación eficiente en rangos de 12V a 250V DC, ideal para sistemas de paneles solares o maquinaria móvil.
- Corriente Nominal: Diseñados para manejar cargas de entre 5A y 15A (dependiendo del modelo), permitiendo el control directo de contactores o señales de PLC.
- Configuración de Contactos: Disponibles habitualmente en formato 1NO + 1NC (un contacto normalmente abierto y uno normalmente cerrado) con acción de ruptura brusca (snap action) para evitar arcos eléctricos.
- Vida Útil Mecánica: Probados para resistir más de 10 millones de ciclos de operación bajo condiciones normales.
- Frecuencia de Operación: Capacidad de respuesta rápida, soportando hasta 120 operaciones por minuto.
- Temperatura de Trabajo: Rango operativo versátil desde los -10°C hasta los 80°C, resistente a climas industriales variables.

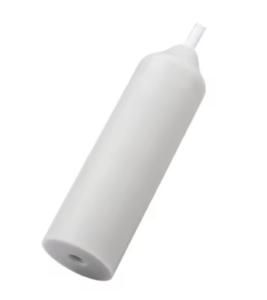

Sensor de nivel de presión de alta precisión, resistencia cerámica, anticorrosivo, protección IP68, precisión de 0,5 % FS, transmisor para diversos usos.
número de modelo : HPM47W-RPN
nombre de marca : Sensor de altura
Código HS : 9026201090
Sensor de presión : resistencia cerámica
Rango de presión : 0~0,5...200 mH2O a 4 °C
Referencia de presión : Indicador
Medio de medición : Líquido
Exactitud : 0,5 % FS
Conexión eléctrica : Salida de cable
Tensión de alimentación : 24 VCC (9 ~ 30 VCC)
Señal de salida : 4~20 mA CC
Protección : IP68

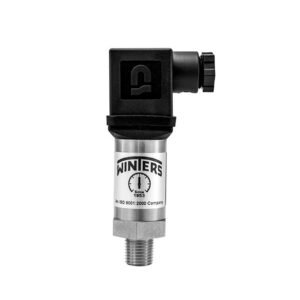

Transmisor De Presión 0-300psi 0-25 Kg/cm² Le1300r11 Winters
El Transmisor de Presión Winters LE1300R11 es un instrumento robusto y compacto, diseñado para medir con precisión la presión en una amplia gama de aplicaciones industriales y OEM (fabricantes de equipos originales). Su construcción en acero inoxidable y su sensor cerámico le otorgan una durabilidad excepcional y resistencia a entornos exigentes.

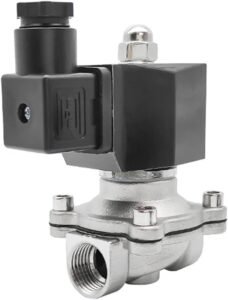

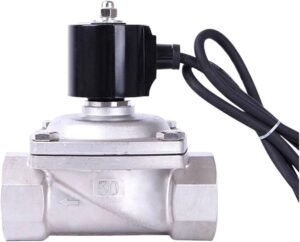

Válvula Solenoide de Acero Inoxidable (Rosca NPT)
- Construcción en Acero Inoxidable: Cuerpo fabricado en acero de alta calidad (AISI 304 o 316), lo que proporciona una resistencia superior a la oxidación, productos químicos y altas temperaturas.
- Conexión NPT: Equipada con roscas estándar NPT (National Pipe Thread), asegurando un sellado hermético y una compatibilidad total con la mayoría de las instalaciones industriales y sistemas de tuberías en América.
- Versatilidad de Fluidos: Perfecta para aplicaciones en la industria alimentaria, química, médica y de tratamiento de aguas.
Especificaciones Operativas:
- Voltajes Disponibles: Opciones de bobina intercambiable en 12V DC, 24V DC, 110V AC y 220V AC.
- Tipo de Acción: Normalmente (NC) – (NA)
- Rango de Temperatura: Capacidad para operar con fluidos desde los -5°C hasta los 120°C (dependiendo del material del sello: NBR, EPDM o Vitón).
- Presión de Trabajo: Operación confiable desde 0 bar hasta 10 bar (0 a 145 PSI), según el modelo.
- Grado de Protección: Bobinas selladas con protección IP65, resistentes a la humedad y salpicaduras.
