Cable de Instrumentación y Control 2×18 AWG Apantallado
Características Clave
- Configuración y Calibre: Cuenta con 2 conductores de calibre 18 AWG, lo que equivale a una sección de aproximadamente 0.8230 mm².
- Construcción de Calidad: Sus conductores son de cobre puro multifilar (trenzado), proporcionando flexibilidad para una instalación sencilla.
- Apantallamiento Superior: Incluye una pantalla general de foil de aluminio con cobertura del 100% para una máxima inmunidad a las interferencias electromagnéticas (EMI/RFI), garantizando la integridad de la señal.
- Cable de Drenaje: Incorpora un cable de descarga a tierra (usualmente 20 AWG de cobre estañado) que facilita la correcta conexión del apantallamiento a tierra.
- Revestimiento Resistente: La chaqueta exterior está fabricada con materiales duraderos, como PVC o LSZH (Low Smoke Zero Halogen, Baja Emisión de Humos Cero Halógenos), resistente a la humedad, aceites y, en algunos casos, a la luz solar/UV.
- Seguridad Certificada: Posee clasificaciones de voltaje comunes de 300V a 600V, cumpliendo con estándares UL.
Este cable es una solución versátil para diversas aplicaciones de baja energía y control:
- Automatización Industrial: Conexión fiable de PLCs, módulos de E/S y paneles de control.
- Sistemas de Sensores: Transmisión de señales analógicas (ej. 4-20mA, 0-10VDC) desde sensores de temperatura, presión y flujo.
- Seguridad y Alarmas: Cableado para sistemas de detección de incendios, alarmas y controles de acceso.
- Audio y Comunicaciones: Utilizado en algunas aplicaciones de audio y control de baja potencia.
Especificaciones Técnicas (Ejemplo de Ficha Técnica)
| Atributo | Valor Típico |
|---|---|
| Conductores | 2 |
| Calibre | 18 AWG (0.8230 mm²) |
| Material Conductor | Cobre multifilar |
| Aislamiento | PVC / XLPE |
| Voltaje Nominal | 300 V |
| Apantallamiento | Foil de Aluminio (100% cobertura) |
| Chaqueta Exterior | PVC o LSZH |
| Rango de Temperatura | -30°C a +105°C (aprox., varía según fabricante) |
PRODUCTOS RELACIONADOS
Cable de Instrumentación Apantallado 4x18AWG
- Configuración Multipar: Contiene 4 conductores individualmente aislados, perfectos para manejar múltiples señales o circuitos en un solo cable.
- Calibre Industrial (18 AWG): Cada conductor tiene un calibre de 18 AWG (aprox. 0.8230 mm²), adecuado para señales de instrumentación estándar (4-20mA, 0-10VDC).
- Construcción Flexible: Fabricado con cobre multifilar (trenzado) para una mayor flexibilidad, lo que facilita su instalación en bandejas portacables, conductos y espacios reducidos.
- Apantallamiento Superior: Equipado con una pantalla general de foil de aluminio/Mylar que ofrece una cobertura del 100% para blindar eficazmente las señales internas del ruido externo.
- Conductor de Drenaje: Incluye un conductor de drenaje de cobre estañado (usualmente 20 AWG) que asegura una correcta conexión a tierra de la pantalla, maximizando su eficacia.
- Chaqueta Exterior Robusta: Revestimiento de PVC retardante de llama, resistente a aceites, abrasión y humedad, diseñado para durar en entornos industriales severos.

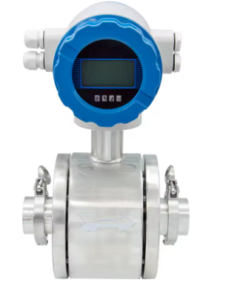

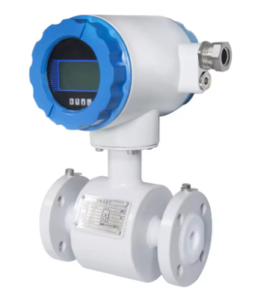

Caudalímetro electromagnético DN50 DN6 A DN3000 OEM para agua líquida, aceite, convertidor Hart RS485, conexión de brida de triple abrazadera SS316L
exactitud : +/-0,5%
Medio : Agua, aceite, líquido
tipo : Medidores electromagnéticos
Conectividad : Brida/Abrazadera
Caudal : 0,5-5 m/s
material : Acero inoxidable, aluminio
Rango de medición : 0,14-1,4 m³/h ~ 1400-14000 m³/h
número de modelo : HFM100
nombre de marca : UNIÓN ALTA
Medio de medición : líquidos conductores
Conductividad media : ≥20 uS/cm
Rango de diámetro nominal : DN6 a DN3000
Fuente de alimentación : 24 VCC/220 VCA
Señal de salida : Pulso / 4~20 mA / RS485 / HART
Material del electrodo : SUS316L/HB/HC/Titanio/Tantalu
Material de revestimiento : Caucho de PTFE/PFA/F46/neopreno/poliuretano
Exactitud : 0,5%
Presión nominal : 0,6 MPa 1,6 MPa 2,5 MPa
Temperatura media : -20 ~+180 grados centígrados
Transmisor De Presión 0-300psi 0-25 Kg/cm² Le1300r11 Winters
El Transmisor de Presión Winters LE1300R11 es un instrumento robusto y compacto, diseñado para medir con precisión la presión en una amplia gama de aplicaciones industriales y OEM (fabricantes de equipos originales). Su construcción en acero inoxidable y su sensor cerámico le otorgan una durabilidad excepcional y resistencia a entornos exigentes.

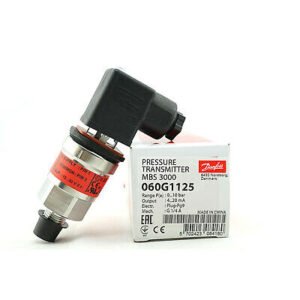

TRANSMISOR DE PRESION DANFOSS 0-10Bar, 1/4″NPT, 4-20mA
