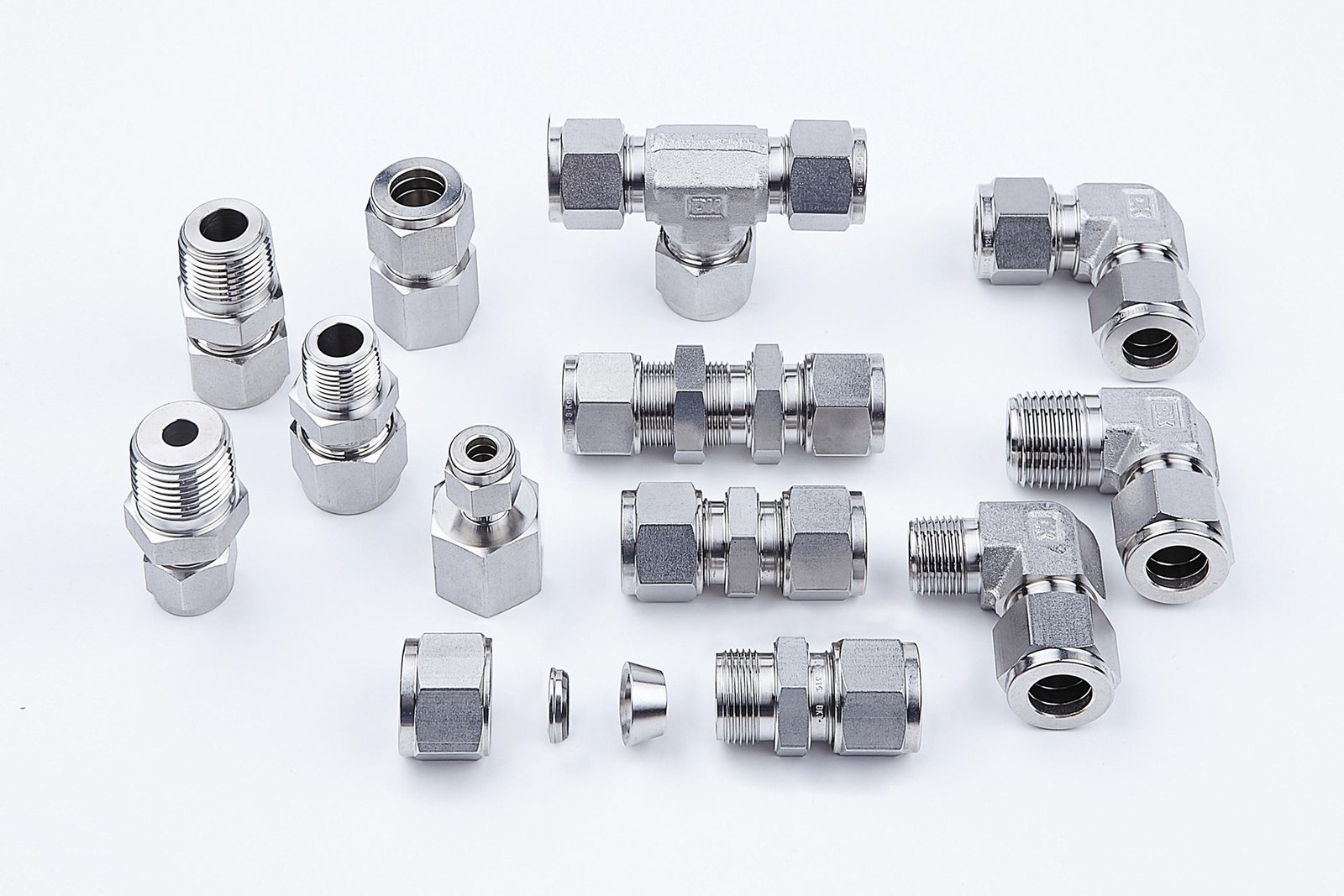

CONECTOR ACERO INOXIDABLE OD-NPT
Aplicaciones Ideales:
- Instrumentación y Control: Conexiones fiables para manómetros, transmisores y sensores (PT100).
- Sistemas Hidráulicos y Neumáticos: Manejo de altas presiones y temperaturas.
- Industrias Críticas: Petróleo, Gas, Petroquímica, Farmacéutica y Generación de Energía.
Características Clave del Producto:
- Sello de Compresión Doble Férula (Double Ferrule): El diseño de vanguardia con doble anillo (férula delantera y trasera) crea un agarre mecánico superior y un sello a prueba de fugas, superando a los racores de una sola férula. [1]
- Material Grado Instrumentación: Fabricados en Acero Inoxidable 316, el estándar de la industria para resistencia a la corrosión en entornos químicos, marinos, de petróleo y gas.
- Compatibilidad Universal: Diseñados para usarse con tubing (tubo de precisión medido por diámetro exterior – OD) de acero inoxidable, cobre o aleaciones exóticas. [1]
- Roscas NPT Precisas: Las conexiones roscadas NPT (National Pipe Taper) aseguran un sellado cónico robusto y estandarizado para la conexión a válvulas, manómetros y equipos de proceso.
Gama Completa de Medidas Generales:
Ofrecemos una amplia variedad para adaptarse a sus necesidades de diseño:
| Tipo de Medida | Rango de Diámetros Disponibles |
|---|---|
| OD (Diámetro Exterior del Tubing) | 1/8″ hasta 1″ (Pulgadas); 3 mm hasta 25 mm (Métrico) |
| NPT (Rosca Macho/Hembra) | 1/8″ hasta 1″ NPT |

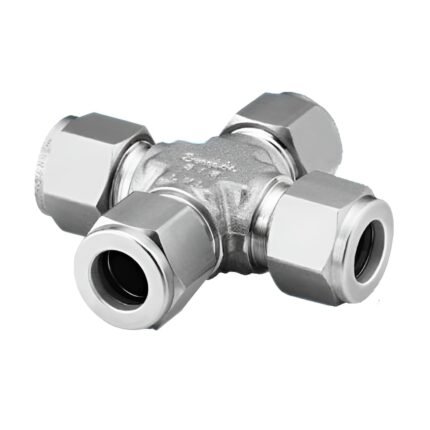

Tipos de Conectores Disponibles:
Contamos con las configuraciones esenciales para completar cualquier instalación:
- Rectos (Uniones): Para conectar tubing a rosca NPT hembra/macho o unir dos tubings.

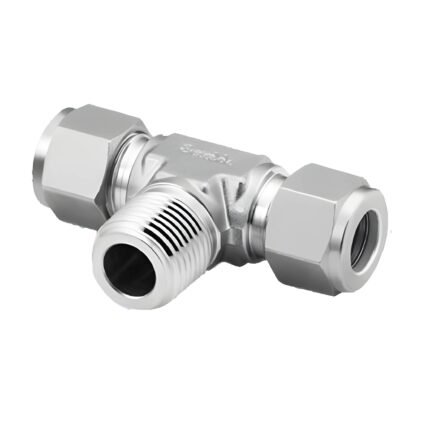

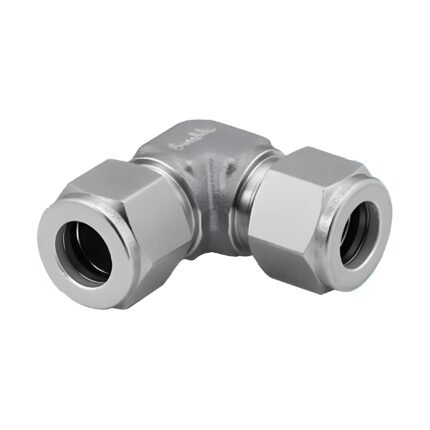

- Codos y Tes: Para cambios de dirección eficientes y ramificaciones.
- Reducciones: Para adaptar diferentes diámetros de tubing o rosca NPT.
PRODUCTOS RELACIONADOS

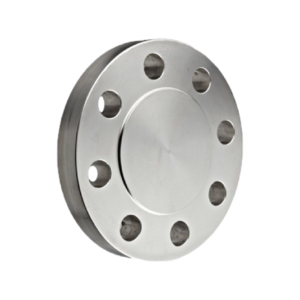

BRIDA CIEGA ACERO INOXIDABLE 316 150PSI
Especificaciones Técnicas
- Material: Acero Inoxidable ASTM A182 F316 / 316L (Doble certificación disponible).
- Clase de Presión: 150 Lbs (Presión máxima de trabajo de hasta 285 PSI a temperaturas ambiente).
- Norma de Fabricación: ANSI / ASME B16.5.
- Tipo de Cara: Cara Realzada (Raised Face - RF) para un sellado óptimo con empaquetaduras.
- Rango de Medidas: Disponible desde 2" hasta 12" .

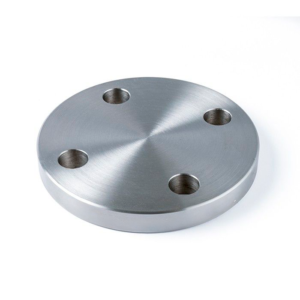

BRIDA CIEGA C-304L ACERO INOXIDABLE 2″X150 LB
| Característica | Especificación |
|---|---|
| Tipo de Brida | Ciega (Blind Flange) |
| Material | Acero Inoxidable ASTM A182 Grado F304L |
| Diámetro Nominal | 2 Pulgadas (2") |
| Clase de Presión | 150 LB (Libras) |
| Estándar de Fabricación | ASME B16.5 |
| Tipo de Cara | Cara Realzada (RF - Raised Face) |
| Acabado de Superficie | Acabado estándar (stock finish) |
Plancha Estriada de Acero Inoxidable
La plancha estriada de acero inoxidable (también conocida como plancha "diamantada" o "alfajor") es la solución definitiva para áreas que requieren un alto nivel de seguridad. Su diseño con resaltes en relieve proporciona una tracción superior, evitando resbalones en entornos húmedos, aceitosos o de alto tráfico.
Características Principales:
- Superficie Antideslizante: El patrón de estrías (lágrima o diamante) garantiza un agarre firme y seguro, cumpliendo con las normas de seguridad industrial más estrictas.
- Acero de Alta Calidad: Fabricada principalmente en AISI 304 (excelente para uso general y alimentario) o AISI 316 (superior para ambientes marinos o químicos agresivos).
- Resistencia Total: Inmune a la corrosión, al óxido y al desgaste mecánico, lo que la hace ideal para exteriores y zonas de limpieza frecuente.
- Fácil Limpieza: A diferencia de otros materiales, el acero inoxidable no acumula olores ni bacterias, y su diseño permite un lavado rápido.
Aplicaciones Recomendadas:
- Pisos Industriales: Pasarelas, rampas, escaleras y plataformas de operación en plantas de alimentos y bebidas.
- Transporte: Pisos de camiones, remolques, ambulancias y embarcaciones.
- Arquitectura Urbana: Rampas de acceso para personas con movilidad reducida y peldaños de seguridad.
- Sector Naval: Cubiertas y muelles expuestos al salitre.
Especificaciones Técnicas:
- Espesores: Disponibles desde 2.0 mm hasta 6.0 mm (dependiendo de la carga que deba soportar).
- Dimensiones: Formatos estándar de 4'x8' y 4'x10', con opción de corte a medida según su necesidad.
- Acabado: Mate industrial, resistente a rayaduras y al uso pesado.
TUBING ACERO INOXIDABLE
Medidas y Dimensiones Generales
Las medidas del tubing inoxidable se presentan en sistemas métricos e imperiales para adaptarse a diversas necesidades globales.
Medidas Imperiales (Pulgadas)
Se especifican en fracciones de pulgada (ej. 1/4", 1/2", etc.) y el espesor de pared puede medirse en pulgadas o por gauge (calibre).
| Diámetro Exterior (OD) | Espesores de Pared Comunes |
|---|---|
| 1/8" | 0.020", 0.035" |
| 1/4" | 0.028", 0.035", 0.049" |
| 3/8" | 0.035", 0.049", 0.065" |
| 1/2" | 0.035", 0.049", 0.065", 0.083" |
| 3/4" | 0.049", 0.065", 0.083", 0.109" |
| 1" y mayores | 0.049" a 0.125" (1/8") o más, dependiendo de la presión requerida |
Medidas Métricas (Milímetros)
Se especifican en milímetros exactos, y el espesor de pared también se mide en milímetros.
| Diámetro Exterior (OD) | Espesores de Pared Comunes (mm) |
|---|---|
| 6 mm | 0.5 mm, 0.7 mm, 1.0 mm, 1.5 mm |
| 8 mm | 0.7 mm, 1.0 mm, 1.5 mm |
| 10 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 12 mm | 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
| 14 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 16 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 20 mm y mayores | 1.5 mm a 4.0 mm o más |
El tubing se suministra generalmente en longitudes estándar de 6 metros.
Válvula Solenoide de Acero Inoxidable (Rosca NPT)
- Construcción en Acero Inoxidable: Cuerpo fabricado en acero de alta calidad (AISI 304 o 316), lo que proporciona una resistencia superior a la oxidación, productos químicos y altas temperaturas.
- Conexión NPT: Equipada con roscas estándar NPT (National Pipe Thread), asegurando un sellado hermético y una compatibilidad total con la mayoría de las instalaciones industriales y sistemas de tuberías en América.
- Versatilidad de Fluidos: Perfecta para aplicaciones en la industria alimentaria, química, médica y de tratamiento de aguas.
Especificaciones Operativas:
- Voltajes Disponibles: Opciones de bobina intercambiable en 12V DC, 24V DC, 110V AC y 220V AC.
- Tipo de Acción: Normalmente (NC) – (NA)
- Rango de Temperatura: Capacidad para operar con fluidos desde los -5°C hasta los 120°C (dependiendo del material del sello: NBR, EPDM o Vitón).
- Presión de Trabajo: Operación confiable desde 0 bar hasta 10 bar (0 a 145 PSI), según el modelo.
- Grado de Protección: Bobinas selladas con protección IP65, resistentes a la humedad y salpicaduras.
