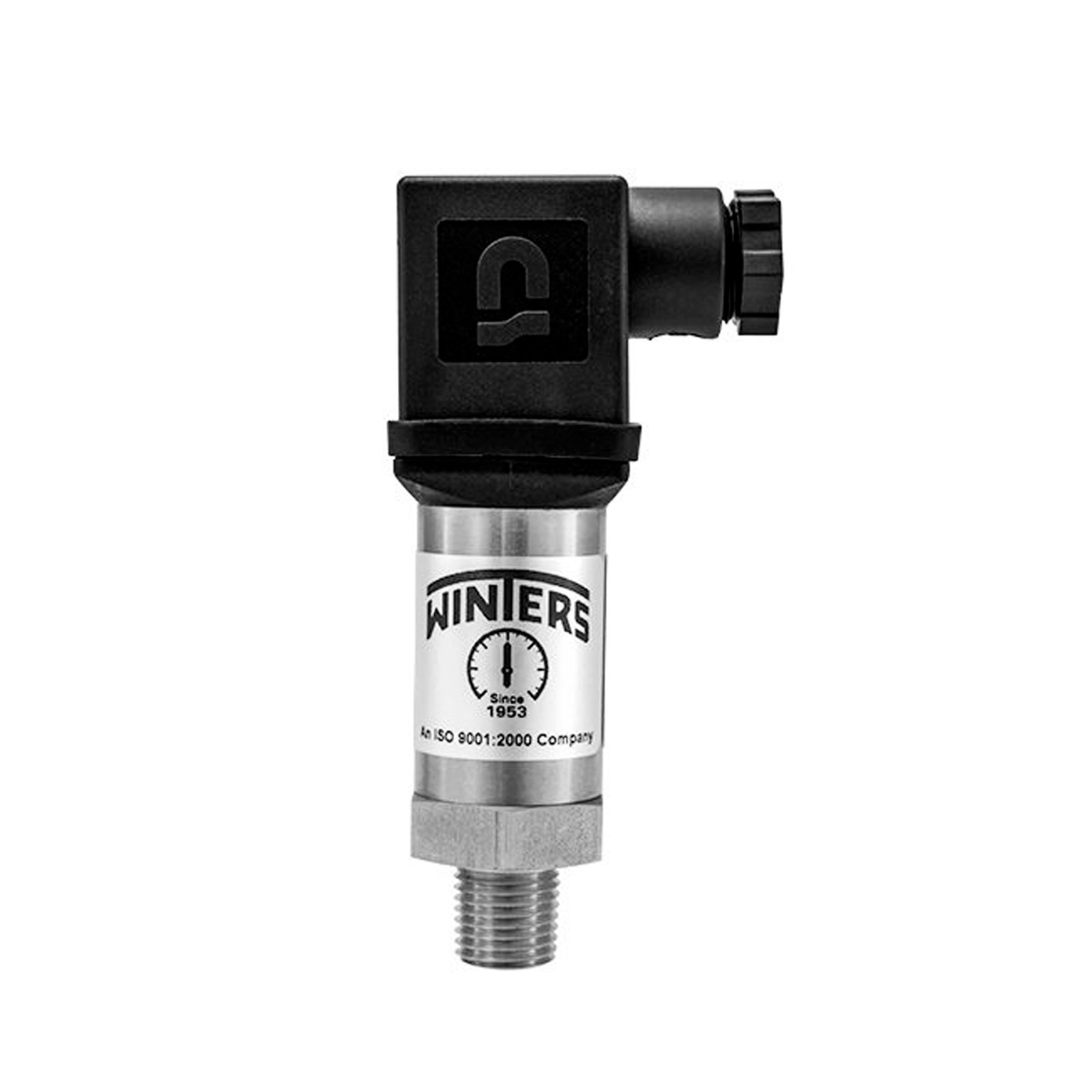

Transmisor De Presión 0-300psi 0-25 Kg/cm² Le1300r11 Winters
El Transmisor de Presión Winters LE1300R11 es un instrumento robusto y compacto, diseñado para medir con precisión la presión en una amplia gama de aplicaciones industriales y OEM (fabricantes de equipos originales). Su construcción en acero inoxidable y su sensor cerámico le otorgan una durabilidad excepcional y resistencia a entornos exigentes.
Características Principales
- Rango de Medición: 0-300 psi / 0-25 bar / 0-25 kg/cm².
- Señal de Salida: 2 hilos, 4-20 mA.
- Precisión: ±0.5% del fondo de escala (FSO).
- Construcción Robusta: Carcasa de acero inoxidable 304 y puerto de presión de acero inoxidable 303, lo que garantiza una larga vida útil en condiciones adversas.
- Sensor de Alta Calidad: Cuenta con un diafragma sensor cerámico (Al2O3 96%), conocido por su estabilidad a largo plazo y resistencia a la corrosión.
- Conexión Mecánica: Conexión a proceso de 1/4″ NPT macho.
- Conexión Eléctrica: Conector tipo Micro-DIN (IP65/IP67), que proporciona una conexión segura y resistente a la intemperie.
- Aprobaciones: Certificación CE.
Beneficios Clave para el Cliente
- Fiabilidad y Precisión: Ofrece lecturas de presión consistentes y exactas, cruciales para el monitoreo y control de procesos críticos.
- Durabilidad Industrial: Diseñado para soportar entornos operativos severos, con protección contra la entrada de polvo y agua (IP65/IP67).
- Fácil Integración: La salida de señal estándar de 4-20 mA es compatible con la mayoría de los PLC, DCS y sistemas de adquisición de datos industriales.
- Versatilidad de Aplicación: Ideal para una amplia gama de usos, incluyendo sistemas hidráulicos y neumáticos, monitoreo de bombas y compresores, refrigeración, y aplicaciones HVAC.
Aplicaciones Típicas
Este transmisor es adecuado para:
- Sistemas hidráulicos y neumáticos
- Monitoreo de bombas y compresores
- Refrigeración y HVAC
- Control de procesos y automatización industrial
- Equipos de prueba y prensas mecánicas
PRODUCTOS RELACIONADOS
Cable de Instrumentación Apantallado 4x18AWG
- Configuración Multipar: Contiene 4 conductores individualmente aislados, perfectos para manejar múltiples señales o circuitos en un solo cable.
- Calibre Industrial (18 AWG): Cada conductor tiene un calibre de 18 AWG (aprox. 0.8230 mm²), adecuado para señales de instrumentación estándar (4-20mA, 0-10VDC).
- Construcción Flexible: Fabricado con cobre multifilar (trenzado) para una mayor flexibilidad, lo que facilita su instalación en bandejas portacables, conductos y espacios reducidos.
- Apantallamiento Superior: Equipado con una pantalla general de foil de aluminio/Mylar que ofrece una cobertura del 100% para blindar eficazmente las señales internas del ruido externo.
- Conductor de Drenaje: Incluye un conductor de drenaje de cobre estañado (usualmente 20 AWG) que asegura una correcta conexión a tierra de la pantalla, maximizando su eficacia.
- Chaqueta Exterior Robusta: Revestimiento de PVC retardante de llama, resistente a aceites, abrasión y humedad, diseñado para durar en entornos industriales severos.
Cable de Instrumentación y Control 2×18 AWG Apantallado
Características Clave
- Configuración y Calibre: Cuenta con 2 conductores de calibre 18 AWG, lo que equivale a una sección de aproximadamente 0.8230 mm².
- Construcción de Calidad: Sus conductores son de cobre puro multifilar (trenzado), proporcionando flexibilidad para una instalación sencilla.
- Apantallamiento Superior: Incluye una pantalla general de foil de aluminio con cobertura del 100% para una máxima inmunidad a las interferencias electromagnéticas (EMI/RFI), garantizando la integridad de la señal.
- Cable de Drenaje: Incorpora un cable de descarga a tierra (usualmente 20 AWG de cobre estañado) que facilita la correcta conexión del apantallamiento a tierra.
- Revestimiento Resistente: La chaqueta exterior está fabricada con materiales duraderos, como PVC o LSZH (Low Smoke Zero Halogen, Baja Emisión de Humos Cero Halógenos), resistente a la humedad, aceites y, en algunos casos, a la luz solar/UV.
- Seguridad Certificada: Posee clasificaciones de voltaje comunes de 300V a 600V, cumpliendo con estándares UL.
Interruptor de final de carrera con Palanca de rodillo
Especificaciones Técnicas y de Funcionamiento
Para asegurar un rendimiento óptimo en sus proyectos de automatización, nuestros finales de carrera cumplen con los siguientes estándares operativos:
- Capacidad Eléctrica (Rango de Voltaje):
- Corriente Alterna (AC): Soporta generalmente desde 125V hasta 480V AC, adaptándose a circuitos de control industrial estándar.
- Corriente Continua (DC): Operación eficiente en rangos de 12V a 250V DC, ideal para sistemas de paneles solares o maquinaria móvil.
- Corriente Nominal: Diseñados para manejar cargas de entre 5A y 15A (dependiendo del modelo), permitiendo el control directo de contactores o señales de PLC.
- Configuración de Contactos: Disponibles habitualmente en formato 1NO + 1NC (un contacto normalmente abierto y uno normalmente cerrado) con acción de ruptura brusca (snap action) para evitar arcos eléctricos.
- Vida Útil Mecánica: Probados para resistir más de 10 millones de ciclos de operación bajo condiciones normales.
- Frecuencia de Operación: Capacidad de respuesta rápida, soportando hasta 120 operaciones por minuto.
- Temperatura de Trabajo: Rango operativo versátil desde los -10°C hasta los 80°C, resistente a climas industriales variables.

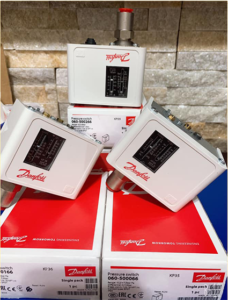

Presostato Danfoss Serie KP
