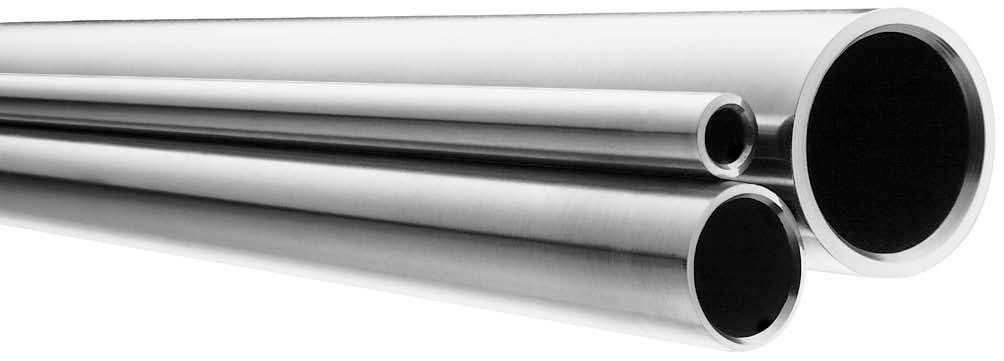

TUBING ACERO INOXIDABLE
Medidas y Dimensiones Generales
Las medidas del tubing inoxidable se presentan en sistemas métricos e imperiales para adaptarse a diversas necesidades globales.
Medidas Imperiales (Pulgadas)
Se especifican en fracciones de pulgada (ej. 1/4″, 1/2″, etc.) y el espesor de pared puede medirse en pulgadas o por gauge (calibre).
| Diámetro Exterior (OD) | Espesores de Pared Comunes |
|---|---|
| 1/8″ | 0.020″, 0.035″ |
| 1/4″ | 0.028″, 0.035″, 0.049″ |
| 3/8″ | 0.035″, 0.049″, 0.065″ |
| 1/2″ | 0.035″, 0.049″, 0.065″, 0.083″ |
| 3/4″ | 0.049″, 0.065″, 0.083″, 0.109″ |
| 1″ y mayores | 0.049″ a 0.125″ (1/8″) o más, dependiendo de la presión requerida |
Medidas Métricas (Milímetros)
Se especifican en milímetros exactos, y el espesor de pared también se mide en milímetros.
| Diámetro Exterior (OD) | Espesores de Pared Comunes (mm) |
|---|---|
| 6 mm | 0.5 mm, 0.7 mm, 1.0 mm, 1.5 mm |
| 8 mm | 0.7 mm, 1.0 mm, 1.5 mm |
| 10 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 12 mm | 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
| 14 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 16 mm | 1.0 mm, 1.5 mm, 2.0 mm |
| 20 mm y mayores | 1.5 mm a 4.0 mm o más |
El tubing se suministra generalmente en longitudes estándar de 6 metros.
A diferencia de las tuberías (pipes) que se miden por diámetro nominal (NB) y cédula (Sch), el tubing se mide de forma precisa por su diámetro exterior (OD) real y el espesor de la pared (wall thickness), lo que es crucial para un ajuste exacto con racores de instrumentación.
- Materiales: Comúnmente fabricado en grados 304/304L y 316/316L, siendo este último el preferido para entornos altamente corrosivos debido a su contenido de molibdeno.
- Acabados: Puede tener acabados pulidos (para aplicaciones sanitarias o decorativas) o sin pulir, con diferentes rugosidades internas y externas según la norma ASTM que rija su fabricación (A269, A270, A213).
- Aplicaciones: Utilizado en instrumentación, sistemas hidráulicos y neumáticos, plantas de alimentos y bebidas, y la industria química, donde se transportan fluidos, gases y productos químicos.
