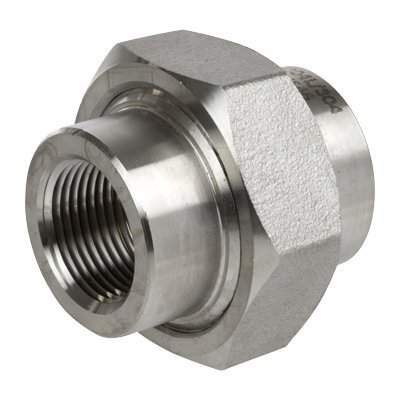

UNION UNIVERSAL INOXIDABLE
Especificaciones Técnicas:
- Rango de Medidas: Disponibles desde 1/4″ hasta 4″ NPT/BSP.
- Conexiones: Extremos roscados (NPT) o para soldar (Socket Weld).
- Presión de Trabajo: Comúnmente clasificadas para 150 Lbs (clase estándar industrial) o superiores según requerimiento.
- Normativa: Cumplen con estándares internacionales de dimensiones y roscas para asegurar compatibilidad total.
Aplicaciones Típicas:
- Instalación de bombas y calderas.
- Sistemas de conducción de fluidos corrosivos.
- Plantas de tratamiento de agua y procesos alimentarios.
- Líneas de vapor y aire comprimido de alta exigencia.
- Material de Alta Calidad: Fabricadas en Acero Inoxidable 304 o 316, ofreciendo una resistencia superior a la corrosión, oxidación y productos químicos agresivos. Ver diferencias entre 304 y 316.
- Fácil Desmontaje: Ideales para instalar cerca de bombas, válvulas, medidores o sensores (como sus PT100), facilitando su retiro para limpieza o reemplazo.
- Sellado de Alta Seguridad: Disponibles con asiento plano (con empaque) o asiento cónico (metal-metal), diseñados para soportar altas presiones sin fugas.
- Acabado Sanitario e Industrial: Su superficie lisa previene la acumulación de sedimentos, siendo aptas para la industria alimentaria, química y farmacéutica.
